Página Matemática aplicada a processos Gráficos

Sistema de armazenagem de informação - 008

Bits e Bytes

A menor quantidade de informação pode ser representada por apenas dois dígitos: o 0 (zero) e o 1 (um) que é o bit (binary digit). Fazendo uma analogia com uma lâmpada, podemos acionar o interruptor para ligar ou desligá-la, isto é, pode passar ou não corrente elétrica é dessa forma que o bit funciona, por meio de pulsos elétricos

O conjunto de oito bits formam o byte (Binary Term).

A partir do byte (conjunto de 8 bits) pode ser formar 28=256 códigos binários (zeros e uns) para representar: letras do alfabeto, algarismos, caracteres especiais, sons e cores os quais utilizamos quando fazemos uso de equipamentos eletrônicos digitais como: computadores, notebooks, tablets, celulares, etc.

sistema de armazenagem de informação

nome símbolo potência valor
bit b   0 ou 1
byte B   8 bits
kilobyte kB 210 1.024 bytes
megabyte MB 220 1.048.576 bytes
gigabyte GB 230 1.073.741.824 bytes
terabyte TB 240 1.099.511.627.776 bytes
petabyte PB 250 1.125.899.906.842.624 bytes
sistema de armazenagem de informação

valor
0 ou 1
8 bits
1.024 bytes
1.048.576 bytes 1.024 x 1.024
1.073.741.824 bytes 1.024 x 1.024 x 1.024
1.099.511.627.776 bytes 1.024 x 1.024 x 1.024 x 1.024
1.125.899.906.842.624 bytes 1.024 x 1.024 x 1.024 x 1.024 x 1.024

Pixel

Pixel (picture element) é o menor elemento de uma imagem que pode ser apresentado em monitores de vídeo ou scanners, formados por um conjunto de 3 pontos com vários tipos de fósforos que emitem luz quando acionados por corrente elétrica.

O bit quando está "ligado" representa preto e quando está "desligado" representa branco, podendo ser descrito matematicamente como 21.

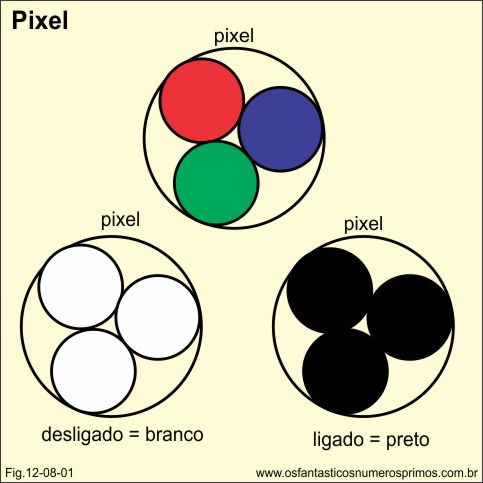

exemplo de pixel

Um monitor de vídeo de 24 bits, por exemplo, divide os 24 bits em 8 bits para a cor Red (vermelha), 8 bits para a cor Green (verde) e 8 bits para a cor Blue (azul). Ná prática, isto resulta em 256 valores possíveis para vermelho, 256 para o verde e 256 para o azul, que quando combinados podem criar (256 x 256 x 256 = 16.777.216) de cores, portanto o bit, também é utilizado para descrever o valor tonal de uma imagem.

detalhe dos pixels de imagem digital ampliada

Detalhe da imagem ampliada em 800% em programa de edição de imagem, os píxels são os "quadradinhos" com várias tonalidades, por serem tão pequenos, quando visto no modo de visualização de 100%, criam um efeito ótico no qual vemos uma imagem por inteira com as tonalidade que a formam. A visão humana não consegue detectar esses pontos ou quadradinhos, isto é, os pixels que formam imagens, textos, linhas, etc. Efeito semelhante acontece com a técnica de pintura Pontilhismo e os Outdoors (grandes cartazes de publicidade os quais estão proíbidos na cidade de São Paulo), faça um teste, aproxime-se de um quadro ou de Outdoor e depois vá se distanciando.

Imagem de 1 bit

Imagens em auto-contraste são imagens cujas áreas de cores preto e branco são chapadas, não apresentam tonalidades intermediárias e os seus limites são bem definidos.

exemplo de imagem de 1 bit

O bit quando está "ligado" representa preto e quando está "desligado" representa branco, podendo ser descrito matematicamente como 21.

Imagem de 8 bit

Imagens cujas áreas apresentam tons de cinza, matematicamente descrita como 28 = 256.

exemplo de imagem de 8 bit

Imagem de 24 bit

Imagens compostas por 3 canais, cada canal com uma das cores RGB (Red, Green e Blue) e que formam as mais variadas tonalidades.

Cada canal pode apresentar 28 = 256 valores para cada cor de 0 a 255, partindo-se de um tom saturado ao menos saturado e vice-versa.

Combinando os valores máximos (256 x 256 x 256) de cada cor, obtem-se 16.777.216 cores, possibilitando dessa forma reproduzir imagens coloridas.

exemplo de imagem de 24 bit

Resolução

Diferentes equipamentos e sistemas de impressão têm resoluções específicas para se obterem ou reproduzirem imagens.

Um exemplo para se definir resolução é desenhar dois quadrados de mais ou menos 1 cm de lado.

Com caneta ou lápis faça a maior quantidade de pontinhos aleatoriamente em uns dos quadrados preenchendo toda sua área, no outro faça pontinhos mais espaçados, quantos mais pontos juntos mais resolução, quanto menos pontos juntos menos resolução.

Resolução de Monitores de vídeo

A resolução em monitor de vídeo são determinadas pela largura (linhas) e altura (colunas) da tela a qual forma uma grande matriz de pixels.

Monitor de Tubo

Monitores com tecnologia CRT (Cathode Ray Tube) permaceram por bom no mercado, eram fabricados com resoluções de telas com as seguintes medidas: 640x480, 800x600, 1024x768, etc.

Multiplicando-se a largura pela altura obtem-se a quantidade de pixels que determinado modelo tem como resolução total:

640 x 480 = 307.200 pixels

Monitor de Tela Plana

Monitores LCD (Liquid Cristal Display) tecnologia na qual cristais são polarizados para gerar cores, apresentam resoluçõs de telas 1024x768, 1280 x 1024, 1600x1200, etc

Resolução de Escaneamento

Escaners são equipamentos semelhantes a uma máquina copiadora, utilizados para converter, isto é, digitalizar artes, ilustrações, desenhos, fotografias, slides em imagem digital. Quanto maior a quantidade ppi (pixels per inch) - pixel por polegada que um escaner pode rastear, melhor e mais definida será a imagem digital. A resolução de escaneamento pode variar dependendo do equipamento e fabricante e se é para uso doméstico ou profissional desde 200 ppi a 9000 ppi.

Atualmente, os escaners são incorporados em equipamentos chamados de multifuncionais, os quais em um só equipamento há funcões de impressora, fax, copiadora e digitalizador.

Resolução de Retículas

Para se reproduzir fotografias P&B, desenhos, pinturas, etc. em sistemas de impressão off-set, rotográfico, flexógrafico, serigráfico ou mesmo digital, as imagens precisam ser transformadas em pontos, processo chamado de reticulagem. A frequência da retícula a ser utilizada depende do sistema de impressão e do tipo de papel, por exemplo, no sistema Off-set são utilizadas retículas de 133, 150 ou 170 lpi (lines per inch) linhas por polegadas.

Resolução de saída

Impressoras digitais, Imagesseters e Platesseters são equipamentos para imprimir e gravar imagens por sistema a laser ou não, imagens, desenhos, linhas, etc. em papel, plástico, acetato, lona, fotolito ou chapas de impressão as quais utilizam finíssimos pontos. Estes equipamentos tem o dpi (dots per inch) pontos por polegada como resolução de saída.

Resolução de imagem

Determina o quanto uma imagem têm em densidade de pixels por polegada, imagens para uso na World Wide Web o recomendado é que se tenha 72ppi, para impressão digital varia conforme o equipamento, para sistema de impressão Off-set o padrão é de 300 ppi, podendo também ser utilizados 200 ou 250 ppi.

A desidade de pixels por polegada e mais as dimensões do comprimento e largura da imagem é que determinam o tamanho do arquivo em kilobytes, megabytes, gibabytes, etc.

Imagem em baixa resolução, por exemplo em 72ppi, necessariamente não a determinada como uma imagem de baixa qualidade, o que acontece é que se for reproduzida, por exemplo no sistema Off-set, a imagem aparecerá pixelizada, com os quadradinhos, pois a sua densidade em pixels é incompatível com o Off-set.

Podemos criar imagens ou desenhos digitais a partir de programas de desenhos, editores de imagens ou por meio de prancheta digital; podemos obter imagens digitais através de escaner, câmeras de vídeo ou câmeras fotográficas, e principalmente telefones celulares os quais têm aplicativos com funções e comandos para tirar fotografias e filmar vídeos.

Autor: Ricardo Silva - abril/2017
